Газовые котлы все чаще используются для обеспечения загородных домов и коттеджей теплом и горячей водой, что, впрочем, неудивительно: они достаточно просты в эксплуатации, не требуют значительных затрат на содержание и обслуживание, да и газ пока является самым дешевым видом топлива. К тому же, эти устройства имеют небольшие размеры, весьма эстетичны и хорошо вписываются практически в любой интерьер.
То насколько эффективно и безотказно они будут функционировать, во многом зависит от правильно выбранного дымохода. Он предназначен для отвода продуктов, образующихся при сгорании природного газа в атмосферу, и должен соответствовать целому ряду параметров. Дымоход для газового котла — это целая система, к которой предъявляется немало жестких требований, причем даже несмотря на то, что ввиду высокого коэффициента полезного действия (до 85%) выводимые продукты сгорания имеют сравнительно невысокую температуру (как правило, не более +150 °С).Как удаляется дым через дымоход?
Продукты сгорания «голубого топлива» могут удаляться как принудительно, так и на естественной тяге. В первом случае газовые котлы сконструированы таким образом, что их топки являются герметичными, а воздух, необходимый для горения, поступает в них из-за пределов помещения. Для устройств такого типа в обязательном порядке требуется так называемый коаксиальный дымоход, состоящий из двух труб. Одна из них располагается внутри другой, и через нее осуществляется отвод дыма, который нагнетается специальным вентилятором. Воздух же в газовый котел поступает через пространство между трубой внешней и внутренней. Сам дымоход можно располагать горизонтально, выведя его наружу через стену.
О коаксиальном дымоходе подробнее расскажем ниже.

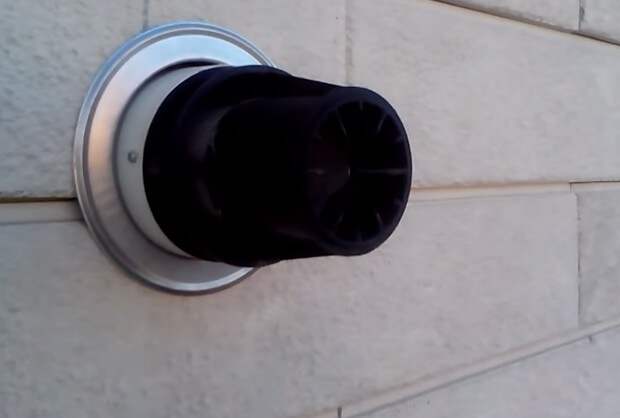

горизонтальный выход дымохода
Дымоходы же для котлов с естественной тягой устанавливаются только вертикально, причем они могут быть встроенными или приставными. Встроенные выходят через крыши зданий, причем большая их часть располагается внутри помещений. Приставные закрепляются к стенам сооружений снаружи с помощью специальных хомутов. Чаще всего они являются сборными и состоят из отдельных элементов, герметично соединенных друг с другом.
Основные требования, предъявляемые к дымоходам для газовых котлов
- Поскольку при прохождении продуктов горения газа дымоход довольно сильно нагревается, то он должен быть изготовлен только из негорючих материалов. Согласно действующим противопожарным нормам и требованиям, их минимальная огнестойкость должна составлять не менее одного часа.
- Дымоходы должны быть герметичными. Для этого в местах сочленения их отдельных элементов нужно использовать герметизирующие средства, устойчивые к воздействию высоких температур. Канал дымохода на всем своем протяжении не должен иметь никаких сужений и расширений.
- Отклонение вертикально расположенных дымоходов от нормали не должно превышать 30 °. Труба, которая соединяет дымоход с котлом, в обязательном порядке должна иметь вертикальный участок длиной не менее полуметра. Кроме того, суммарная длина всех участков труб, соединяющих котел с дымоходом и расположенных горизонтально, не должна быть больше, чем высота того помещения, в котором располагается отопительное устройство. Еще одно важное требование заключается в том, что на магистрали между котлом и дымоходом допускается наличие не более чем трех поворотов.
- Все крепления и соединения элементов дымохода должны выполняться только из тех материалов, которые при эксплуатации под воздействием повышенных температур не будут деформироваться и прогибаться. Что касается возвышения дымовых труб над кровлями, то для плоских это расстояние должно составлять не менее метра, а для скатных — не менее полуметра над коньком.
Из какого материала должен быть изготовлен дымоход?
На сегодняшний день в Российской Федерации действует свод правил СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов», согласно которому допускается отведение продуктов горения от газовых котлов в дымоходы, изготовленные из кирпича или асбестоцементных труб. Однако практически все специалисты настоятельно не рекомендуют использовать эти материалы по той простой причине, что они быстро разрушаются.

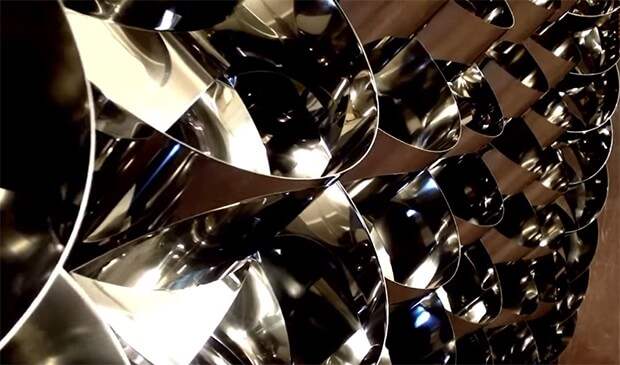

Дело в том, что в процессе сгорания природного газа образуются такие вещества, как водяной пар, углекислый газ и некоторое количество летучих соединений серы. При перемещении по дымоходу водяной пар быстро охлаждается до +55 °С, так называемой «точки росы». Происходит его конденсация, сернистые соединения попадают в образующуюся при этом воду и образуют агрессивный кислотный состав. Именно он в течение 4-5 лет (а при постоянной эксплуатации — через 2–3 года) разрушает и кирпич, и асбест. Поэтому наиболее приемлемым материалом для изготовления дымохода для газового котла является нержавеющая сталь, однако далеко не каждая, а только та, которая обладает достаточной кислотоустойчивостью, а именно: марок ANSI 316 и ANSI 321. Некоторые производители предлагают системы из «нержавейки» ANSI 304 причем по очень привлекательным ценам, однако они, как показывает практика, уже примерно через полтора года эксплуатации покрываются изнутри ржавчиной. Причина тому — недостаточная стойкость к воздействию кислотной среды.
Необходимо отметить еще одно значительное преимущество дымоходов из нержавеющей стали. Состоит оно в том, что они имеют круглое или эллипсовидное сечение и очень гладкие стенки. Благодаря этому продукты сгорания природного газа отводятся легко и быстро, практически не осаждаясь.
